主要目的一滴滤池，或生物塔，支撑系统是支撑上面的介质。但是您知道支持在成功的系统运行和性能方面也起着至关重要的作用吗?了解支持系统的重要性、制造商提供系统的好处和限制，以及需要了解哪些相关的设计信息，将有助于加快滴灌过滤器项目的进度，并避免在安装过程中遇到的麻烦。
过程注意事项
支撑系统是滴流过滤器下漏系统的三个主要角色之一。排水系统也起到促进作用
空气循环通过介质床，收集处理后的废水进行输送。在评估一个支持系统时，重要的是要考虑这些元素之间的关系:
输送:支撑系统应可调节，以适应在滴流过滤器中输送污水所需的地板坡度。在圆形滤波器中，通道通常通过滤波器的中心。然而，还有其他的设计。
对流:大多数滴滤器依靠自然对流提供曝气。在这个过程中，过滤器内部和外部的温差驱动空气进入过滤器。当负荷较大或内外温差过低时，可使用辅助风扇系统。Brentwood观察到，随着下漏高度的增加，过滤器的有机负荷和处理效果都有所增加。对于正在进行改造的滴灌过滤器，利用制造商提供的支持系统和增加下漏高度可能有助于满足更严格的出水限制和增加处理能力。注意，高度不够的下排水系统会导致气流停滞和阻塞。
现有的岩石过滤器，特别是排水高度低的浅过滤器，不是最佳的滴灌过滤器性能。由于塑料介质增加了现有岩石过滤器的处理能力，强烈建议设计师还考虑下排水系统是否允许足够的通气以适应负载的增加。提供的曝气估计值以及最低下漏高度的建议见世界经济论坛实践手册8、4th好氧固定生长反应器．布伦特伍德也可以根据要求提供这些信息。
升级现有支援系统
在20世纪80年代和90年代，大多数支撑系统由现浇或预制混凝土梁组成。这些梁通常是6”到8”宽，可能有也可能没有排水槽(有氧，156-157)。这些梁的间距各不相同，但2 '上中心间距是典型的(有氧，156-157)。在21世纪初，制造商提供的支撑系统由于安装方便和成本较低，在改造和新建中变得越来越普遍。最佳的改进方法最终取决于滴灌过滤器的类型及其现有的支撑系统。
对于带瓦片支撑系统的浅过滤器，建议将支撑系统替换为制造商提供的系统，因为这些系统的下漏高度通常较低。
对于有混凝土柱子和梁的过滤器，建议在混凝土梁顶部安装玻璃纤维(FRP)格栅，以改善排水。木梁应更换为制造商提供的支撑系统或一个全新的支撑系统。
在工程开始时，应仔细评估任何现有混凝土的状况。破损的混凝土会使任何支撑系统失效。请注意，即使在提供了pe认证的结构设计的情况下，制造商也不能对条件进行评估。
制造商提供的支持系统
虽然精确的布局和尺寸各不相同，但所有制造商提供的支持系统都由类似的设计组成。这些系统

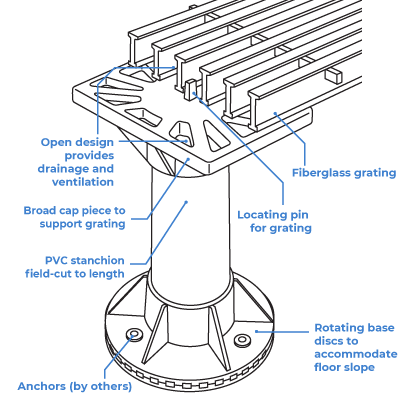

包括固定在滴流过滤地板上的桥墩支撑(有或没有玻璃钢梁)。在桥墩或玻璃钢梁的顶部是玻璃钢格栅。墩系统通过使用钉枪驱动的粉末驱动紧固件固定在滴流过滤地板上。这方面的变化很常见。Brentwood的AccuPier支持系统在右边有详细说明，供参考。
通常，码头支撑系统的高度必须是9”到42”。最低高度要求也很重要，以确保适当的通气过滤器。可以提供高度超过42英寸的码头系统，但需要特殊设计。
支撑系统的设计必须能够以适当的安全系数支撑介质、生物量和水的重量。这个负荷应该包含在规格中。设计负荷是根据DOW化学公司提供的研究估算的，其中模块在操作后称重。设计载荷是根据介质的高度确定的。过滤器越高，系统支持的重量就越大。
大多数制造商使用第三方供应商为他们的支持系统的某些组件，如玻璃钢光栅和紧固件。
玻璃钢格栅通常是设计的控制因素，因为大多数码头支撑系统可以处理比格栅高得多的设计负载。玻璃钢格栅通常被设计来承受一定的设计载荷。这些设计载荷应纳入规范中。通常，2英寸高× 1 '或2 '宽的光栅提供最经济的切割长度。
应在玻璃钢格栅上涂上树脂涂层，以承受滴灌过滤器中的腐蚀环境。用于玻璃钢格栅的树脂产品通常分为两类:
- 聚酯。聚酯是阻燃剂，具有中等的耐腐蚀性。这种树脂适用于大多数市政应用和非腐蚀性工业应用。
- 乙烯基酯。乙烯基酯是阻燃剂，具有优良的耐腐蚀性。这适用于腐蚀性工业应用。
对于供应商来说，提供一个经过pe认证的结构设计应该是很简单的。各种各样的第三方结构顾问可以以象征性的费用签约。制造商应该熟悉提供pe认证的设计，因为结构顾问将需要来自供应商的信息。也有可能需要供应商提供测试数据。

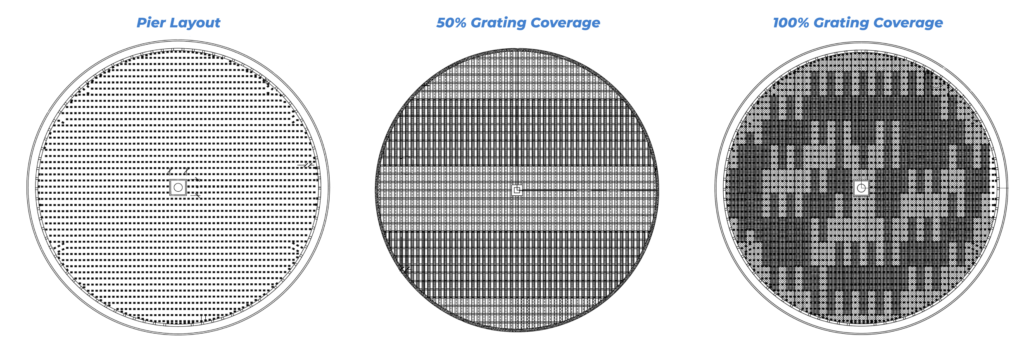

Brentwood提供的支持系统被布置在网格中。桥墩与桥墩之间的间距通常为2'x 3 '或3 ' x3 '，这取决于滴灌过滤器的高度。玻璃钢格栅固定在码头系统的顶部。对于有合适混凝土梁的盆，玻璃钢格栅固定在梁上。根据过滤器的负载，光栅可提供100%或50%的覆盖率。以下是一些例子:
支撑系统安装

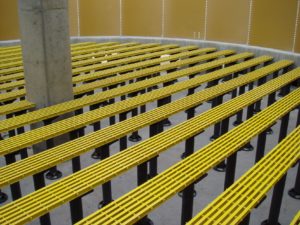

支撑系统的安装首先需要使用粉笔线创建网格，并在盆地地面标记码头位置。基地采用Brentwood的设计，可以方便地调整地面坡度。在非地震带，粉末驱动销可以锚定支座。PVC管长度测量和切割。然后组装码头系统的其余部分，并将玻璃钢格栅固定到顶部。
现场条件
在设计过程中早期确定滴灌过滤器是否落在地震带内是非常重要的。地震带需要特别考虑。要进行适当的设计，必须建立风险类别和场地类别。地震带将需要特殊的锚定，并将影响锚的选择和安装所需的时间。在某些情况下，在项目招标前进行pe认证设计，以牢固确立规范要求可能是谨慎的做法。
滴滤器分析检查表

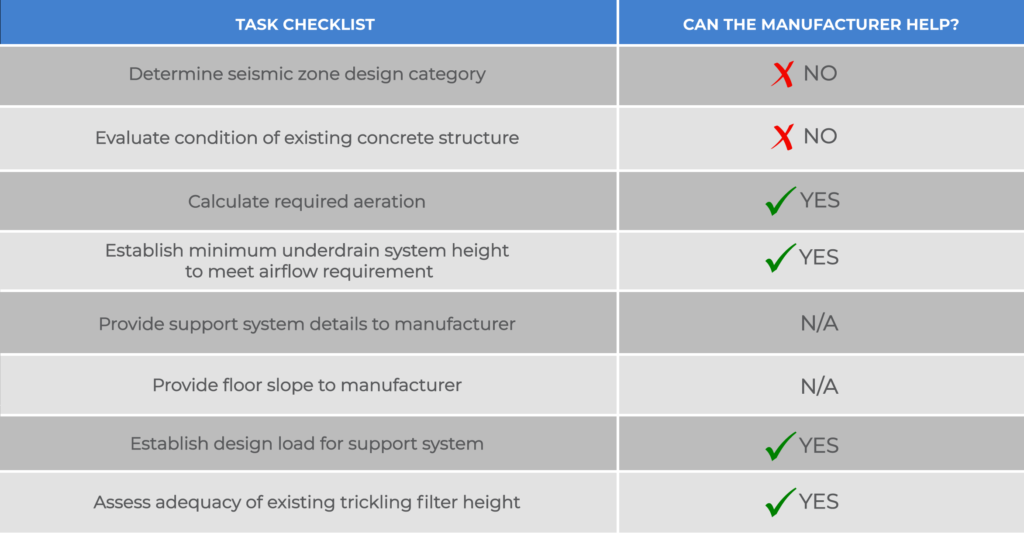

滴流过滤器支撑系统对过滤器的完整性和处理性能都很重要。支持系统的分析越早，结果越好，解决方案的成本效益越高。这包括通过共享支持系统图纸、现场条件和项目目标，在设计过程早期引入制造商。根据具体情况，制造商提供的支持系统可能是一个不错的选择，但任何改造情况都应该根据具体情况进行处理。参考我们下面的清单，作为分析支持系统以及在规范中应该包含什么内容的基础:
参考文献
水环境联合会。(2000)。好氧固定生长反应器。
Creative pultrusion, Inc(2004)。Pultex拉挤设计手册。
